不干胶标签加工中常见问题汇总

今天，我们一起来看下不干胶标签加工中常见问题汇总。



标签折叠不整齐、歪斜



1.标签折叠不整齐的原因及解决办法

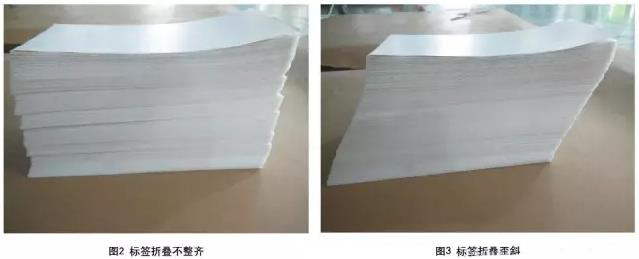

导致标签折叠不整齐(见图2)的原因主要是设备张力问题。设备张力不稳定就会造成模切过程中模切刀的位置前、后摆动，从而导致折叠不整齐。这种原因导致的折叠不齐，折出来的标签呈锯齿状排列。遇到这种情况可以试着增加设备的运行张力，如果模切工位前面有压辊，一定要将压辊压上并保证压辊两边的压力一致。一般情况下经过以上调整可以解决这个问题，但如果还是不能解决，就需要请设备供应商协助解决。

2.标签折叠歪斜的原因及解决办法



标签折叠歪斜(见图3)分两种情况，一种为前后歪斜，另一种为左右歪斜。前后歪斜一般是由于模切刀辊的直径与理论值有误差导致的。例如一个130齿的刀辊，直径理论上应该为412.75mm，但有的时候有误差，实际尺寸会比这个值大一些或者小一些。这样就会导致上面的折叠虚线刀不能均分，从而造成标签折叠后前后歪斜。



左右歪斜一般是由于虚线刀歪斜导致的，有的时候折叠出现左右歪斜我们还能明显的看到虚线刀切出来是斜的。这时候只需要把虚线刀调正就可以了。但有一点需要注意，那就是有的时候我们肉眼观察虚线刀是正的，但实际切出来的标签却是斜的，出现这种情况有可能是设备的模切机组歪斜，或是模切刀辊歪斜。如果出现这种情况就需要对设备进行调整了。



热熔胶材料冬季模切飞标



1.热熔胶受温度影响离型力降低



热熔胶不干胶材料有一个特性就是受温度影响较大，一般情况下，车间温度低于15℃时，热熔胶材料的离型力会迅速降低。因此在我国北方的冬季，热熔胶材料特别容易出现模切飞标的问题。



2.热熔胶本身离型力偏低



如果热熔胶本身离型力就偏低，那么在夏季模切可能没有问题，但在冬季就很容易出现模切飞标的问题。



3.胶水拉丝、回流



热熔胶还有一个特性是流动性强，在正常温度下进行模切，热熔胶比水胶更容易拉丝和回流。换句话说就是热熔胶更容易与排废边粘连，从而导致飞标。



针对上述原因导致的模切飞标现象，具体的做法是：设法将一根电加热棒固定在设备上，安装位置在排废工位的起废辊前。这样做的目的是为了让不干胶材料在排废边拉起之前受热。固定好加热管之后，可以用手试一下材料在排废前温度是否有了一定的上升。这样做可以有效改善热熔胶材料冬季模切飞标的问题。因为热熔胶在受热后离型力会迅速回升，从而使得面纸与底纸间的结合力增加，不容易出现与排废边一同被剥离的现象。同时，加热也可以减少胶黏剂拉丝、回流、与排废边粘连的情况，因为在加热的瞬间胶黏剂会变软，拉出的胶丝比较容易断裂。
